| Nome da marca: | Beishun |
| Número do modelo: | XY-3-1400 |
| MOQ: | 1 conjunto |
| preço: | USD 5000-500000 Set |
| Condições de pagamento: | TT, L/C |

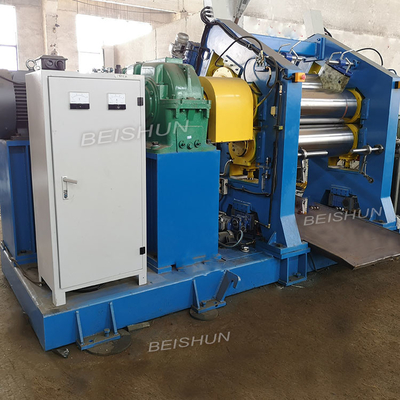

Cobertura de borracha três da impressão da tela XY-3-1400 calendário de quatro rolos
Aplicação
Dois, três, o calendário de borracha de quatro rolos são usados calandrando da borracha ou dos plásticos, da fração e do revestimento da tela, da cobertura e do composto da borracha ou dos plásticos.
Especificação da máquina da máquina de borracha do calendário
| Modelo | XY-3-630 | XY-3-900 | XY-3-1120 | XY-3-1400 | XY-3-1500 | XY-3-1730 | XY-3-2130 | XY-3-2430 |
| Comprimento do diâmetro x do rolo (milímetros) | 230x630 | 360x900 | 360x1120 | 400x1400 | 450x1500 | 610x1730 | 710x2130 | 810x2430 |
| Relação da fricção |
1:1: 1 1:1.42: 1 |
1:1: 1 0.733:1: 1 0.733:1: 0,733 |
1:1: 1
|
1:1: 1 1:1.383: 1,383 1:1.383: 1 |
1:1: 1 1:1.5: 1 |
1:1: 1 1:1.4: 1 |
1:1: 1 |
1:1: 1 1:1.5: 1 |
| Velocidade linear do rolo médio (r/min) | 0.8-8 | 3-21.06 | 1.5~15 | 3-26.39 | 2.62-26.2 | 5.4-54 | 8-50 | 2-20 |
| Escala de ajuste do estreitamento (milímetros) | 0-7 | 0-10 | 0-10 | 0-10 | 0-6 | 0-20 | 0-20 | 0.5-25 |
| Mínimo Espessura do produto (milímetros) | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,15 | 0,15 | 0,5 |
| Largura dos produtos (milímetros) | 100-500 | 700 | 920 | 1200 | 1400 | 1530 | 1900 | 2150 |
| Poder do motor (quilowatts) | 7,5 | 30 | 45 | 55 | 75 | 132 | 185 | 220 |
| Peso (t) | ~2,6 | ~11 | ~22 | ~26 | ~52 | ~67 | ~94 |
Aplicação
1. Condições de trabalho
Condições de trabalho do equipamento: Temperatura 7~40℃, RH do máximo: 95%.
2. Características estruturais
Cremalheira:
A fabricação de solda e com o tratamento de recozimento, processamento detalhado das máquina ferramenta da precisão, rigidez forte, não deformação, a superfície de deslizamento é lisa e desgaste-resistente.
Base de assentamento:
Tipo de solda base de assentamento e com do processamento de recozimento do tratamento e então da máquina, de grande resistência e não a deformação.
Rolos:
Material do rolo: Ferro fundido refrigerado LTH-H da liga
Dureza: 68-72HSD
Camada de refrigeração: 10-25mm
Rolamento do anfitrião:
Nossos usos de calandragem de borracha da máquina equipados com os rolamentos suecos de SKF para garantir a precisão de calandragem.
Carregando a base de assentamento: Carcaça feita moderando o processamento com um furo do óleo de lubrificação. O escudo de selagem da base de assentamento de carregamento é feito dos alumínios com selagem do óleo do anel do labirinto para manter o escapamento de interno e de exterior.
Dispositivo de ajuste do estreitamento
Ajuste do estreitamento usando o rolo superior, abaixo do rolo. Pode ajustar em ambas as extremidades ao mesmo tempo e pode ajustar separadamente.
Tipo de transmissão:
Está usando o redutor de velocidade da movimentação do motor, através dos acoplamentos do pino da vara, movimentação da relação da fricção a rotação do rolo.
Redutor de velocidade:
Tipo: Uma entrada do motor, e uma saída de eixo.
Engrenagem: tipo do Duro-dente, airlight que imerge o redutor de velocidade do óleo. Propale ≤78dB, fator de segurança: SA≥2。 das épocas
Motor principal:
O motor principal usando o motor da frequência e através do regulador da variável-frequência para ajustar o motor para girar a velocidade.
Sistema de lubrificação:
Carregando a lubrificação: Estes sistemas têm um grupo de tanque de óleo, o que incluem o calibre ajustável da temperatura de óleo do fluxo, condensador, filtro etc. e controle de fluxo, e abaixam a temperatura de óleo da lubrificação e para garantir a limpeza do óleo de lubrificação.
Com as tubulações do óleo de lubrificação.
Guia conservado em estoque:
Linha central para o tipo móvel
O corpo adota a soldadura SS41 de alta qualidade, o guia conservado em estoque adota o material de nylon de MC.
Dispositivo do freio de emergência:
Tipo de travagem do bloco hidráulico elétrico
Capacidade de travagem: Após ter travado o rolo que move o ciclo ≤1/4.
Lugar do botão: Em torno da armação, da parte dianteira e do botão traseiro da emergência do estilo do cogumelo da armação.
Dispositivo de controlo elétrico:
Controlador Box: Tipo de cozimento de superfície da coluna dos revestimentos.
Caixa da operação: Circuito do retorno de controlo de funcionamento.
|
