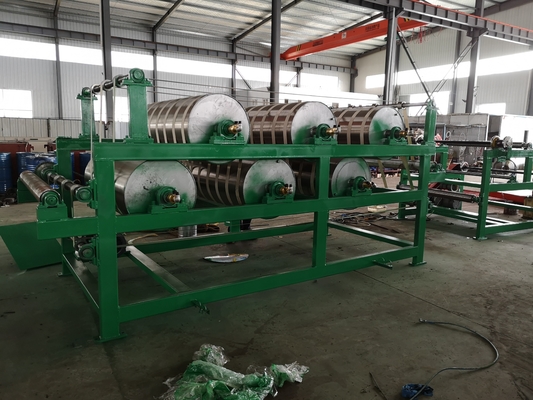

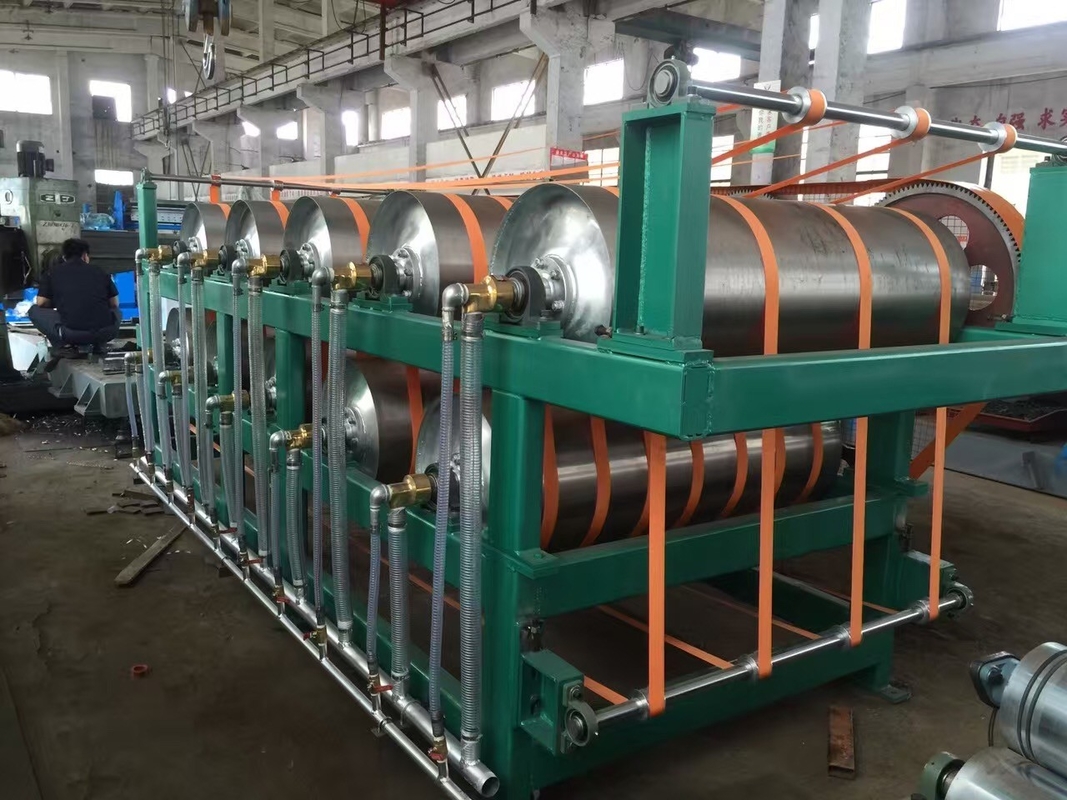

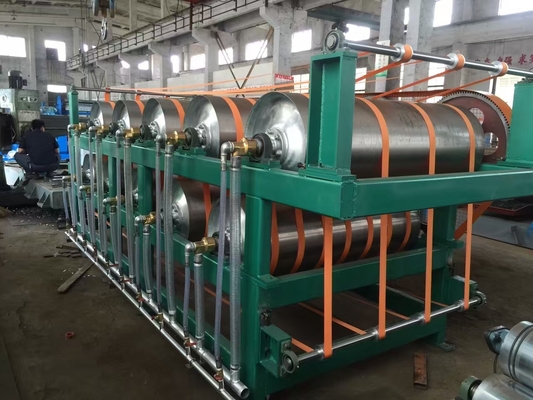

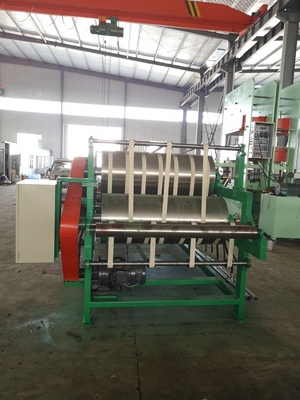

Sistema de refrigeração de folha EVC de longa duração / Refrigerador de rolos / Refrigerador mais rápido

A máquina de refrigeração de rolos de mistura de borracha composta tem principalmente os seguintes tipos:
1. Máquina de arrefecimento a água:
- Máquina de refrigeração refrigerada a água: a parede da câmara de mistura é uma estrutura de jaqueta, e existem muitas divisórias no centro para dividir a jaqueta em duas metades.Após a água de resfriamento entrar de um lado, circula na camisa ao longo da direcção axial, e depois circula da parede lateral para o outro lado e flui para fora.Este método de resfriamento pode resfriar a parede lateral e aumentar a área de resfriamento, mas devido à parede espessa, o efeito de arrefecimento precisa ser melhorado.
- Máquina de refrigeração por perfuração a água: na parede da câmara de mistura são perfurados vários pequenos furos na direcção axial para permitir a circulação da água de refrigeração ao longo dos furos.A área da secção transversal do buraco perfurado é menor do que a da jaqueta, de modo que a velocidade do fluxo de água é mais rápida, e o buraco está mais perto da parede interna da câmara de mistura, a condutividade térmica é alta, a transferência de calor é rápida,e o efeito de arrefecimento é relativamente bom.
- Máquina de refrigeração por água de circulação interna do rolo: há um canal de fluxo especial no interior do rolo, e a água de refrigeração circula no interior do rolo,que trocam calor diretamente com a superfície do roloComumente utilizado na produção de misturas de borracha com requisitos elevados para efeito de resfriamento, como a produção de alguns produtos de borracha de alta precisão.
2. Frigorífico refrigerado a ar:
- Refrigerador natural a ar: baseia-se no ar de convecção natural para arrefecer o rolo.É adequado para ocasiões de mistura de borracha com requisitos de baixa velocidade de arrefecimento e baixa geração de calor.
- Refrigeração forçada por ar: mediante a instalação de ventiladores ou sopradores e outros equipamentos, o ar é forçado a soprar para a superfície do rolo para acelerar o caudal de ar, melhorando assim o efeito de refrigeração.Em comparação com o arrefecimento por ar natural, o arrefecimento por ar forçado tem uma velocidade de arrefecimento mais rápida e pode satisfazer as necessidades de produção de algumas misturas de borracha a calor médio.
3. Frigorífico refrigerado a óleo:
- Refrigeração indireta por óleo: o óleo é arrefecido num sistema de arrefecimento independente e, em seguida, o frio é transferido para o rolo através de um trocador de calor.Este método pode controlar com precisão a temperatura do óleo, assegurando assim a estabilidade do efeito de arrefecimento, e a capacidade térmica específica do óleo é relativamente grande, podendo absorver mais calor,e é adequado para processos de mistura de borracha com requisitos de controlo de temperatura elevados.
- Refrigeração por óleo direto: o óleo de refrigeração entra em contacto direto com a superfície do rolo para troca de calor.mas tem elevados requisitos de qualidade e vedação do óleo, caso contrário é fácil causar fugas de óleo e outros problemas.
4. Frigorífico de pulverização: um bocal é colocado no dispositivo de arrefecimento para pulverizar água de arrefecimento ou líquido de arrefecimento na superfície do rolo para arrefecer o rolo.O resfriamento por pulverização pode fazer com que o líquido de resfriamento cubra a superfície do rolo de forma mais uniforme e melhore o efeito de resfriamento, mas também tem de lidar com a recuperação e descarga do líquido de arrefecimento.
5. Refrigerador combinado: Combina vários métodos de arrefecimento, tais como arrefecimento por água e ar, arrefecimento por óleo e arrefecimento por água.Este refrigerador combinado pode dar pleno jogo às vantagens de vários métodos de arrefecimento, melhorar o efeito de arrefecimento e a adaptabilidade e satisfazer as necessidades de arrefecimento de diferentes processos de mistura de borracha.

II. Parâmetro técnico
