| Nome da marca: | BeiShun |
| Número do modelo: | XPK-500*500 mm |
| MOQ: | 1 conjunto |
| preço: | 20000-30000USD |
| Detalhes da embalagem: | Caixa de madeira/Contenedor |

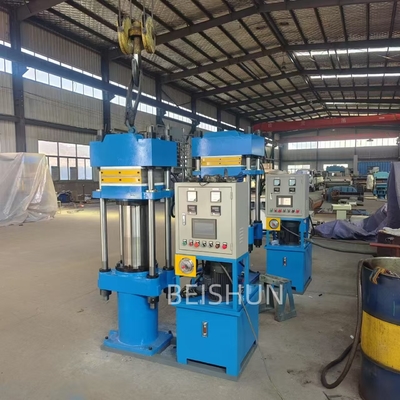

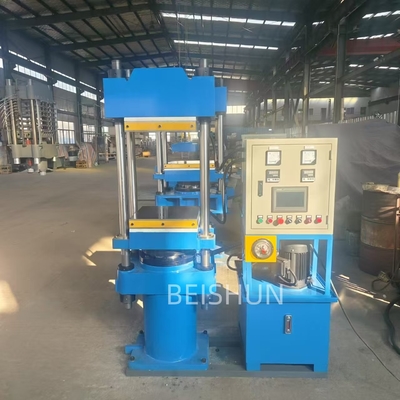

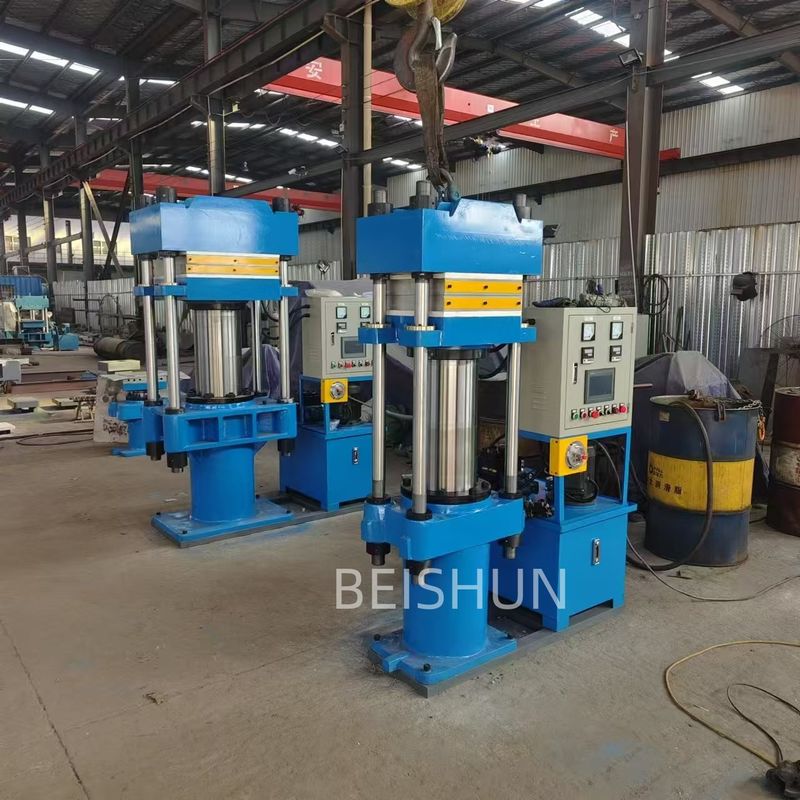

Máquina de vulcanização de juntas de borracha de controlo PLC, máquina de prensagem de vulcanização a quente de anel de vedação de borracha
Estrutura básica do vulcanizador de correia plana:
1O vulcanizador de correia plana consiste principalmente em placas quentes superiores e inferiores (com uma placa quente central no caso de uma estrutura de duas camadas), vigas superiores e inferiores, uma plataforma móvel, um êmbolo,um cilindro hidráulico e uma placa de armação (ou uma coluna).
2Normalmente, o cilindro hidráulico e a viga inferior são feitos em uma só peça.
3A placa do quadro (ou coluna), as vigas superior e inferior formam um sistema de força fechado.
4A placa quente superior é atornilhada à viga superior e a placa quente inferior é colocada na plataforma móvel de cada êmbolo hidráulico.
5O meio de trabalho do cilindro hidráulico é o óleo sob pressão ou a água sob pressão, sendo que o óleo sob pressão é geralmente utilizado actualmente.
A máquina de moldagem por compressão é uma máquina de moldagem com uma placa aquecida, com características de estrutura simples, alta pressão e ampla adaptabilidade.É utilizado principalmente para a vulcanização de produtos de molde de pequeno e médio porteClassificação
Devido à ampla gama de aplicações da prensa de moldagem por compressão, existem muitos tipos dela, que geralmente podem ser considerados a partir das seguintes perspectivas diferentes
Especificações dos vulcanizadores de placas planas:
Pode ser expressa pelo " comprimento x largura " da placa de aquecimento ou pela sua tonelagem nominal, ou uma combinação das duas, em milímetros e toneladas.
Por exemplo: 350x350 mm
Significa um vulcanizador de placas planas com uma área de placa de aquecimento de 350 mm de comprimento e 350 mm de largura.
Por exemplo: vulcanizador de placas planas 25/350x350
25 significa que a sua tonelagem nominal é de 25 toneladas, e 350x350 significa as especificações da placa de aquecimento.Técnico
Parâmetro:
Inclui placas de deckle, pedestal, cilindro hidráulico, pistão, plataformas móveis, ponte superior, placas quentes superiores e inferiores, etc.
| Tipo | XLB-DQ1200 × 1200 × 2 | XLB-DQ1300 × 2000 × 1 | XLB-Q1200 × 2500 × 1 | XLB-Q1500 × 2000 × 1 | XLB-Q2000 × 3000 × 1 | XLB-Q1400 × 5700 × 1 |
| Pressão total ((MN) | 315t | 560 t | 750 t | 1000 t | 1800 t | 2800 t |
| Tamanho da placa ((mm) | 1200 × 1200 | 1300× 2000 | 1200 × 2500 | 1500 × 2500 | 2000 × 3000 | 1400 × 5700 |
| Luz diurna (mm) | 200 | 400 | 400 | 400 | 400 | 400 |
| Camada NÃO. | 2 | 1 | 1 | 1 | 1 | 1 |
| Tração do pistão ((mm) | 400 | 400 | 400 | 400 | 400 | 400 |
| Pressão de área da unidade de placa | 22 | 21.5 | 25 | 33.5 | 30 | 35 |
| Potência do motor principal (kw) | 3 | 8 | 9.5 | 11 | 26 | 43.5 |
| Dimensões globais ((L × W × H) (mm) | 1685 × 1320 × 2450 | 2000 × 1860 × 2500 | 2560 × 1700 × 2780 | 2810 × 1550 × 3325 | 2900 × 3200 × 2860 | 2400 × 5800 × 3600 |
| Peso ((kg) | 9500 | 17000 | 20000 | 24000 | 66000 | 110000 |
Características estruturais:
1Todos os sistemas de soldagem têm a estrutura de soldagem de tipo quadro, que tem as seguintes vantagens principais em relação ao tipo de coluna: alta precisão de paralelismo: a pressão é distribuída uniformemente em toda a superfície de trabalho do vulcanizador:longa vida útil da placa quente.
2A temperatura da superfície da placa quente é uniformemente distribuída, o ciclo de aquecimento e arrefecimento é curto,e o "dispositivo de fixação e de alongamento" operado hidráulicamente está fixado na trave inferior e posicionado com precisão com a máquina principal.
3. Equipado com "dispositivo de equilíbrio" para manter a placa quente paralela quando o vulcanizador está fechado
4. Equipado com "dispositivo shim", operado hidraulicamente, pode garantir que a fita tem uma largura precisa.Usar pressão hidráulica para mover as alavancas em ambos os lados da placa quente para empurrar o shim para a frente e para trásEste dispositivo pode centrar com precisão a fita, eliminando a operação manual, ajudando a evitar danos à fita e à placa quente e reduzindo o tempo de operação.
|
|
