Bom preço on-line

Detalhes dos produtos

Casa > produtos >
Máquina de borracha do calendário
>
F-Type 3-Roll Rubber Calender Machine with 500mm Cylinder Diameter 10kW Power and 1000mm Roll Length for High-Quality Composite Rubber
Todas as categorias

Máquina de prensa de vulcanização de borracha

Máquina de borracha do moinho de mistura

Máquina de resfriamento de borracha em lote

Máquina de fabricação de pneus de motocicleta

máquina de borracha da amassadeira

Máquina de borracha do calendário

Máquina de borracha da extrusora

desperdice o pneumático que recicla a máquina

máquina de fatura de borracha

máquina de corte de borracha

Correia transportadora que vulcaniza a máquina

Peças de máquinas de borracha
Contacte-nos
Mr. Alexey Pan
info@beishunchina.com
0086 15154222850
Contacte agora

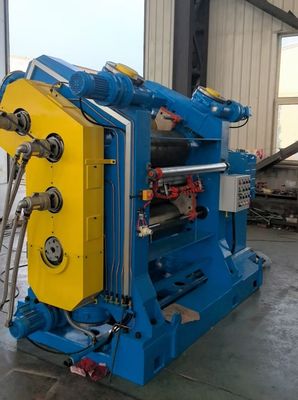

F-Type 3-Roll Rubber Calender Machine with 500mm Cylinder Diameter 10kW Power and 1000mm Roll Length for High-Quality Composite Rubber
  • Nome

F-Type 3-Roll Rubber Calender Machine with 500mm Cylinder Diameter 10kW Power and 1000mm Roll Length for High-Quality Composite Rubber

Nome da marca: Beishun
Número do modelo: XY-3I/450×1400
MOQ: 1 conjunto
preço: Negociável
Detalhes da embalagem: 20GP
Condições de pagamento: L/C, T/T, Western Union
Informações pormenorizadas
Descrição do produto
Informações pormenorizadas
Lugar de origem:
Qingdao
Certificação:
ISO/CE
Pistão:
Ferro fundido refrigerado HS 72-75 Dureza
Pressão da área de unidade:
21kg/cm2
Nota automática:
Plc ou manual
Diâmetro do cilindro:
500mm
Embalagem:
FCL/LCL
Estrutura:
Coluna/Quadro
AVC:
300mm
Doença:
NOVO
Camada de trabalho:
1,2,4
Camada de trabalho:
Como seus requisitos
Uso:
Para a fabricação de produtos de borracha maiores
Tensão:
220 V
curso do cilindro:
Personalizado
Tipo:
Coluna
Poder:
10kW
Número de rolos:
Três
Componentes principais:
PLC, motor, rolamento, engrenagem, bomba
Comprimento do rolo:
1000mm
Método de aquecimento:
Elétrico
Sistema de refrigeração:
Opcional
Dureza da superfície do rolo:
HS72-75
Rolo do material:
Ferro fundido gelado
Período de garantia:
12 meses
Material do rolo:
Nylon/aço/ferro fundido refrigerado
Rolo:
Ferro fundido refrigerado em liga
Pressão máxima:
10mpa
Garantia:
5 anos
Sistema de vácuo:
Opcional
Cor:
todos
Habilidade da fonte:
20 grupos
Destacar:

500mm Cylinder Diameter Rubber Calender Machine

,

10kW Power 3-Roll Calender

,

1000mm Roll Length F-Type Calender

Descrição do produto
F-Type 3-Roll Rubber Calender for High-Quality Composite Rubber Production
What is an F-Type 3-Roll Calender?

The "F-Type" configuration features three rolls arranged vertically or near-vertically, resembling the letter "F". Material feeds between the top and middle rolls and exits between the middle and bottom rolls. The three precisely machined cylinders rotate in opposite directions to process rubber compounds into continuous sheets.

Key Features and Advantages
Superior Sheet Quality and Dimensional Accuracy
  • Precision Roll Grinding: Rolls ground to tight tolerances ensure perfect cylindricality and eliminate thickness variations.
  • Roll Bending Compensation: Hydraulic cross-axis adjustment counters roll bowing under pressure for uniform sheet thickness.
  • Controlled Nip (Gap): Micro-adjustable gaps between rolls enable precise thickness control.
Excellent for Composite and Laminated Structures
  • Specialized for Friction Coating and Topping processes
  • Simultaneously processes fabric substrates (nylon, polyester, steel cord) with rubber compounds
  • Speed differential between rolls forces rubber penetration into fabric weave
  • Bottom nip allows lamination of additional rubber layers or final sizing
  • Ideal for conveyor belts, tire carcasses, and inflatable rafts
Efficient Heating and Cooling
  • Heat exchange rolls maintain precise temperature profiles using steam, hot water, or thermal oil
  • Hot rolls maintain compound viscosity for processing
  • Cooler rolls at final nip "set" the sheet and prevent sticking (airing process)
Robust Construction and Control
  • Heavy-duty frame withstands significant separating forces
  • Variable-speed motors enable precise roll speed and friction ratio control
  • Integrated PLC and HMI for recipe storage, process automation, and repeatability
Technical Specifications
Model Roller Dia * Length (mm) Mid-Roller Liner Speed (m/min) Calendaring Width (mm)
XY-3I1120360*11207.5-22.5900
XY-3L1120360*11202-20900
XY-3I1400400*14008.8-26.391200
XY-3I1450450*14502.5-251225
XY-3F1600510*16002.5-251375
XY-3F1520560*15201.5-151200
XY-3F1830610*17304.5-451500
XY-3F2540810*25403-302300
XY-3F3400900*34000.54-5.43200
XY-4F1120360*11207-21900
XY-4F1400400*14008.8-26.391200
XY-4Γ1600560*16003.5-301400
Typical Process Flow
  1. Pre-Feeding: Pre-warmed rubber compound fed into top nip via extruder or 2-roll mill
  2. Fabric Insertion: Fabric substrate fed between rubber compound and middle roll
  3. Coating (Top Nip): Rubber forced into fabric weave under heat and pressure with speed differential
  4. Lamination/Sizing (Bottom Nip): Coated fabric calendered to final gauge or laminated with additional rubber layer
  5. Take-Off and Cooling: Finished sheet stripped by precision conveyor and cooled over drums to stabilize dimensions
Comparison with Other Calender Types
  • Inverted L-Type (4-Roll): Better for simple sheeting but less effective for friction coating
  • Z-Type (4-Roll): Minimizes roll deflection but more complex for fabric coating applications
Why Choose the F-Type 3-Roll Calender?

This system uniquely combines three critical functions in one continuous process:

  • Precision sheeting with exceptional thickness uniformity
  • Superior fabric coating capability for strong, void-free bonds
  • Efficient laminating of multiple rubber and fabric layers

The F-type 3-roll rubber calender is indispensable for manufacturing high-performance rubber products requiring consistency, strength, and precision.

F-Type 3-Roll Rubber Calender Machine with 500mm Cylinder Diameter 10kW Power and 1000mm Roll Length for High-Quality Composite Rubber 0
Etiquetas:

Máquina de calandra vertical de três rolos SGS

máquina de calandra de borracha

máquina de calandra de 2 rolos SGS
